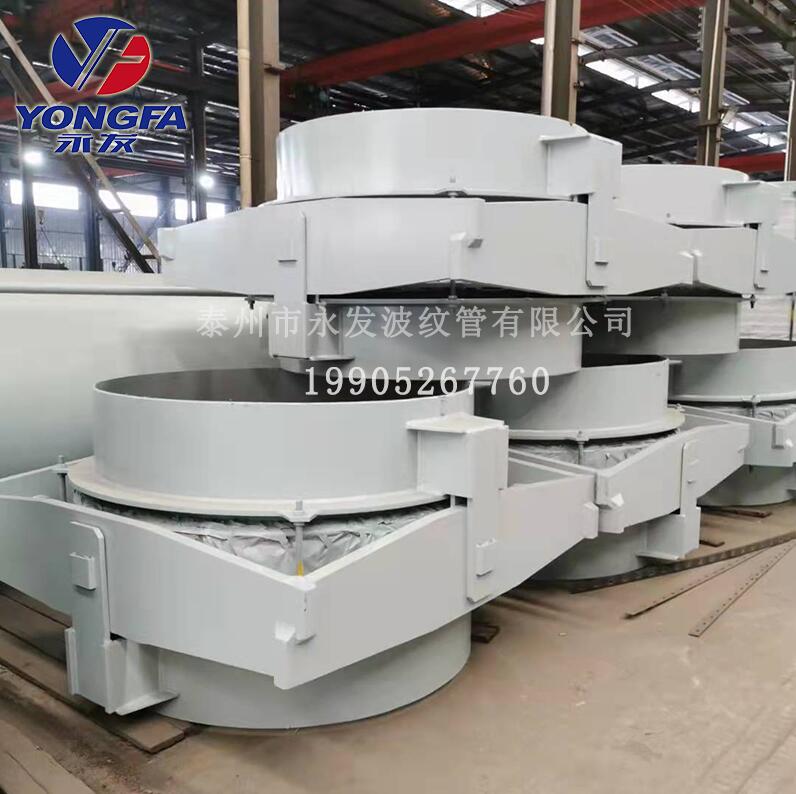

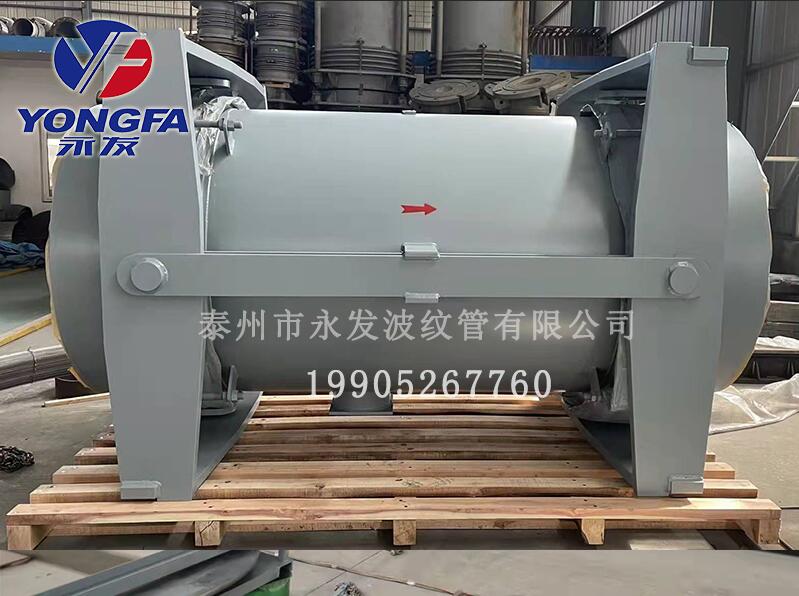

铰链补偿器

由一个波纹管及销轴、铰链板、万向环和立板等结构组成，能吸收任一平而内角位移并能承受波纹管压力推力的膨胀节可吸收任意一个平面的角位移，能承受管道内压推力。性能特点：以两个或三个补偿器配套使用，用以吸收单平面内的横向变形；万向铰链（角向）补偿器，由两个或三个配套使用，可吸收三维方向的变形量

应用范围：适用于角位移的补偿

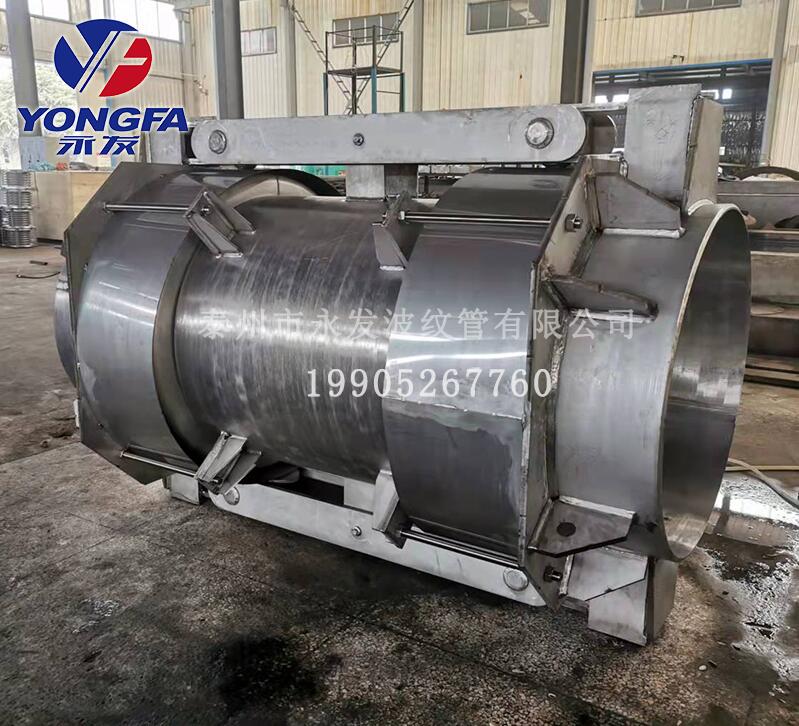

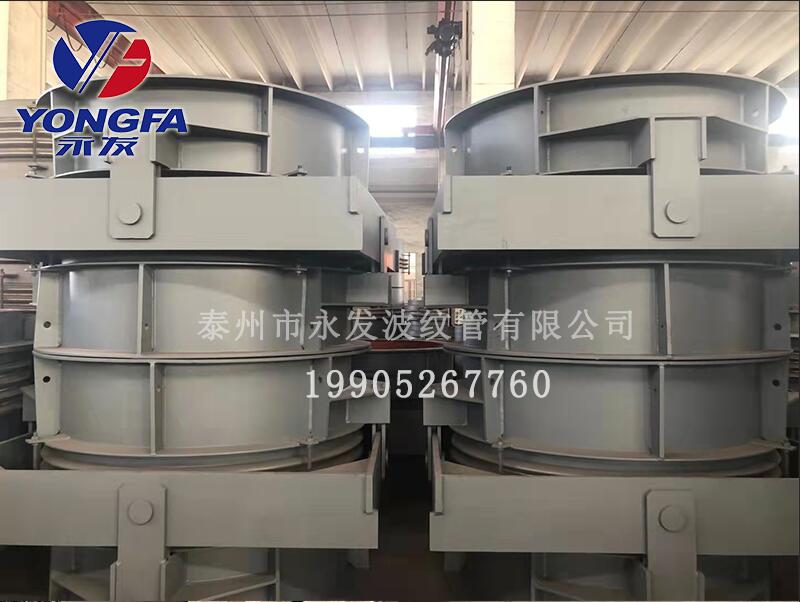

万向铰链补偿器由波纹管、万向节和连接万向节和端管的两对铰链板组成。一般采用两个万向铰链或两个万向铰链加一个单铰链组合。它适用于“L”和“Z”管道系统，主要是通过角偏转来补偿多平面弯曲。管段的合成位移。由于平衡环、销轴和铰板能承受压力推力等附加外力，补偿器本身吸收内部压力推力，不会对管道产生外力，所以管道支架的安装可以简化。为了确保客户将使用产品没有缺陷在未来,铰链板的厚度和平衡环的万向铰链我们公司生产的产品符合安全要求,确保他们能够承受的主要管道压力推力引起的未来的工作过程。

性能特点:

它主要是通过角偏转来补偿多平面弯管段的复合位移。由于平衡环、销轴和铰板能承受压力推力等附加外力，补偿器本身吸收内部压力推力，不会对管道产生外力，所以管道支架的安装可以简化。万向铰链式波纹补偿器，可补偿管道任意向上角位移。通用铰链型补偿器与铰链类型不同,它有一个普遍的戒指,还有两条互相垂直的铰链结构在圆周方向上的普遍戒指,所以它可以吸收任何平面的角位移,同时吸收位移。需要两到三种组合。

应用范围:

适用于各种复杂的管道系统，补偿各种空间管道系统的角位移，如l型管、z型管、u型管等。

在多平面管道系统中，设计一个使用两个补偿器的“Z”型管道是一个很好的解决方案。如图所示，补偿器可以吸收两个不同平面的热膨胀，同时吸收压力推力。支管中的热膨胀被水平管本身的柔韧性所吸收。如图所示的平面导管装置控制垂直位移。中间支架用于吸收系统中较低的补偿力。

当水平管自身的柔韧性不能满足支管热膨胀的吸收时，常采用这种多平面管系。如图所示，为了适应这种热膨胀位移，需要组合使用一个铰链式补偿器和两个万向式补偿器。这样可以保证L1和L2的尺寸规格，而L3的尺寸规格小。低层管道须采用固定管道装置，高层管道须采用扁平管道装置。
